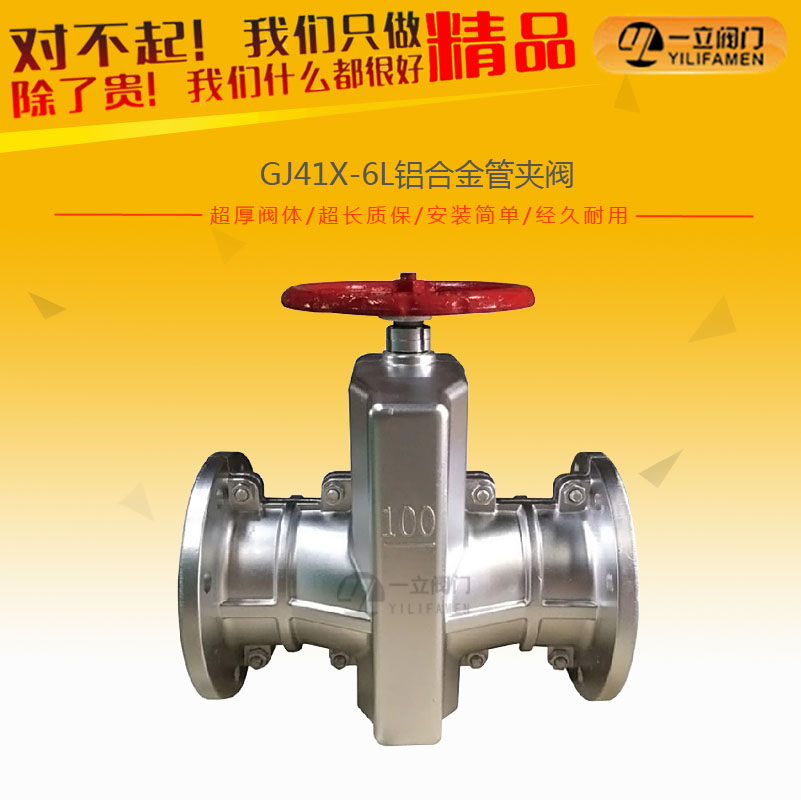

GJ41X-6L鋁合金管夾閥

產品概述： GJ41X-6手動管夾閥是由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉

咨詢熱線：0577-67313796

產品詳情

產品概述：

GJ41X-6手動管夾閥是由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。工作原理：當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。GJ41X手動管夾閥適用化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可控制管路濃度砂粒狀流量與截止。

結構特點：

由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、密封性能好，只須更換膠套即完好，閥體可較長時間使用。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

工作原理：

當順轉手動管夾閥手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉點，切勿盡力或多人輔助，禁用其他工具開閉。

零件材料：

閥體	橡膠套管	大小閥桿	壓桿、手輪、拉桿	托架
鑄鐵,鋁合金,鑄鋼,不銹鋼	橡膠	鑄銅、碳鋼	鑄鐵	球磨鑄鐵

技術參數：

公稱通徑	適用溫度	公稱壓力	適用介質
DN25—150	小于85℃	1.0Mpa	礦漿、磨料、干濕性粉塵類
DN200~500	小于85℃	0.6Mpa	礦漿、磨料、干濕性粉塵類

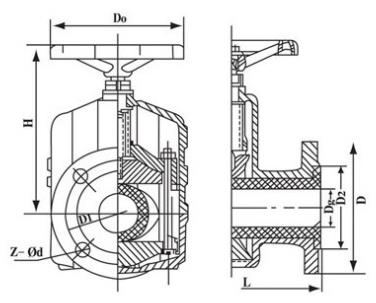

結構圖：

連接尺寸：

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	L1	L0	D	D1	D0	H	Z-Φ	重量(kg)
25	0.6	0.6	160	124	31	115	85	120	150	4-14	3
32			165	145	40	*140	100	140	174	4-18	4.5
40			190	157	50	*150	110	140	186	4-18	5.5
50			210	160	60	160	125	160	205	4-18	7.5
65			250	199	74	180	145	160	238	4-18	9.0
80			300	222	88	195	160	200	241	4-18	13.5
100			350	250	106	215	180	240	301	8-18	20
125			430	318	134	245	210	280	360	8-18	27.5
150			500	350	158	280	240	320	405	8-23	43
200	0.4	0.4	650	446	206	335	295	560	545	8-23	85
250			800	516	256	*395	350	560	632	12-23	138
300			950	562	304	*445	400	620	741	12-23	195
