GL41H Y型過濾器

產品名稱 Y型過濾器產品型號 GL41H、GL41W 公稱通徑 DN15-1000mm 壓力范圍 1.6-42MPa 閥體材質球磨鑄鐵，鑄鋼我公司為『Y型過濾器』專業生產廠家，由本廠自主研發生產的【過濾器】質量可

咨詢熱線：0577-67313796

產品詳情

Y型過濾器介紹：

產品名稱	Y型過濾器
產品型號	GL41H、GL41W
公稱通徑	DN15-600mm
壓力范圍	1.6-42MPa
閥體材質	球墨鑄鐵、鑄鋼、不銹鋼

過濾器是輸送介質管道上不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾網取出，處理后重新裝入即可，因此，使用維護極為方便。

Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。

過濾器的選用：
①進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
②公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
③孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格濾網可攔截的粒徑尺寸可直接向我司詢問。
④過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

過濾網目數選用參考：

一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

Y型過濾器主要技術參數：

殼體材質	球墨鑄鐵	碳鋼(WCB碳素鋼、鑄鋼)	不銹鋼
公稱通徑	15～500mm
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30~380	-80~425	-80~450
公稱壓力（MPa）	1.6~42（150Lb~2500Lb）
過濾精度（目/in）	10~300

Y型過濾器分類說明：

本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。

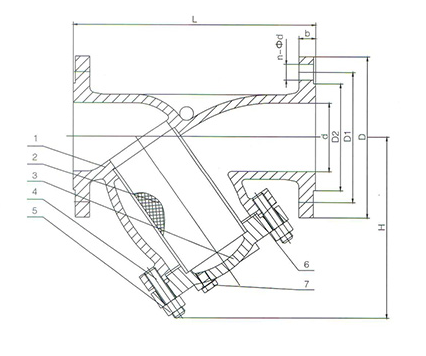

產品結構圖：

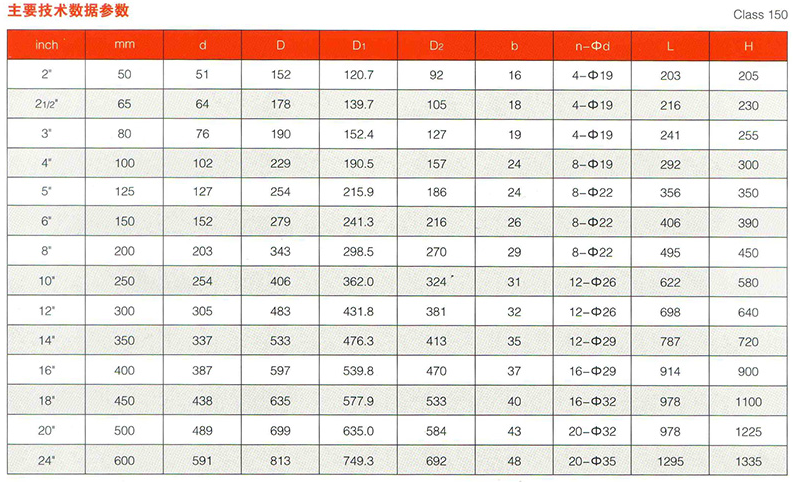

Y型過濾器主要連接尺寸：

DN	"英寸	L	H	H1	拉桿伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

工作原理：

該產品安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

Y型過濾器安裝與維護：

1、Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。下圖為Y型過濾器安裝方向指導：

2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這是壓力降增大，流速會下降，需及時清除過濾芯內的雜質。

3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。

4、如發現不銹鋼鋼絲變形或損壞，需馬上更換。
