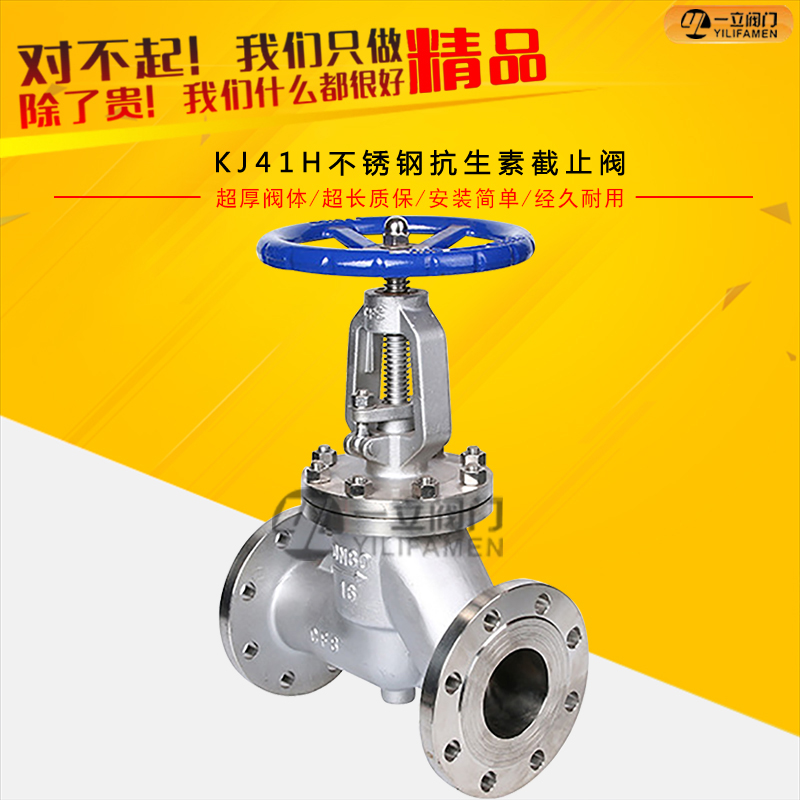

KJ41H不銹鋼抗生素截止閥

【抗生素截止閥結構特點】 1、該閥門延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌率，為抗生素無菌生產提供了可靠的保證； 2、該閥門結構精密，

咨詢熱線：0577-67313796

產品詳情

【抗生素截止閥結構特點】

1、該閥門延續抗生素截止閥的優點，設計合理，無死角，能有效的降低制藥生產中的染菌率，為抗生素無菌生產提供了可靠的保證；
2、該閥門結構精密，密封性能好，杜絕了跑、冒、滴、漏，節約了能源消耗，為車間文明生產提供了有利條件；
3、該閥門材質可靠，制作精細、經久耐用，密封采用聚四氟乙烯，耐高溫、耐腐蝕性能強，大修時只需更換墊片，拆卸容易、維修方便，降低了成本、提高了經濟效益；
4、該閥門使用范圍廣，不僅代替接種站的二通隔膜閥，而且可以廣泛應用在原料藥車間的結晶罐等工藝管道上，效益良好。

【抗生素截止閥應用規范】

1. 設計制造造GB12235-89

2. 結構長度按GB12221-89

3. 法蘭尺寸按JB/T79-94

4. 閥門檢查和試驗按GB13927

工作溫度	適用介質
<=200°C	醫藥制品、生物制品、食品等

【抗生素截止閥產品相關型號】

KJ41H KJ41F KJ41Y KJ41H KJ41F KJ41Y
J6B41Fs-16P J6B41Fs-25P J6B41Fs-16R J6B41Fs-25R

【抗生素截止閥性能規范】

型號	公稱壓力 (MPa)	實驗壓力			工作溫度 (℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度 (℃)	適用介質
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-60P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

【抗生素截止閥主要零部件材料】

零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M0₂Ti系列	ZG00Cr17Ni14M0₂系列	WCB系列
閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0₂Ti	ZG00Cr17Ni14M0₂	WCB
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0₂Ti	ZG00Cr17Ni14M0₂	1Cr13
閥桿	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M0₂Ti	00Cr17Ni14M0₂	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M0₂Ti	ZG00Cr17Ni14M0₂系列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M0₂Ti	00Cr17Ni14M0₂	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

【抗生素截止閥主要連接尺寸】

公稱通徑(DN)	公稱壓力 (Mpa)	工作壓力 (Mpa)	L	D	D1	Z-ø	H1	H2	D0	重量 (kg)
15	1.6	1.6	130	95	65	4-14	190	200	100	5.5
20			150	105	75	4-14	230	245	120	7.5
25			160	115	85	4-14	238	258	140	8.5
40			200	150	110	4-18	285	310	160	15.5
50			230	165	125	4-18	305	335	200	19
65			290	185	145	4-18	325	355	240	22
80			310	200	160	8-18	395	435	280	31
100			350	220	180	8-18	440	495	300	44.5
采用標準設計與制造：GB/T12235 結構長度：GB12221(1系列) 法蘭連接尺寸：GB9113(PN1.6MPa)

抗生素截止閥 1.6MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

抗生素截止閥2.5MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

抗生素截止閥4.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900

抗生素截止閥6.4MPa主要連接尺寸

尺寸	DN	15	20	25	40	50	65	80	100	125	150
L	mm	170	190	210	230	260	300	340	380	430	550
H	mm	195	228	250	325	360	410	450	485	537	646
W	mm	140	160	180	200	240	280	320	360	400	450

抗生素截止閥10.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	mm	170	190	210	230	260	300	340	380	430	500	550	650	775	900
H	mm	195	228	250	325	360	410	450	485	537	-	840	925	1015	1200
W	mm	100	100	120	160	160	180	200	200	240	-	-	-	-	-

抗生素截止閥16.0MPa主要連接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	260	300	340	380	430	500	550	650
H	mm	148	156	175	200	231	262	470	500	557	613	671	765
W	mm	100	100	120	140	160	180	360	400	450	450	500	500

【抗生素截止閥安裝注意事項】

1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。

咨詢： KJ41H不銹鋼抗生素截止閥
