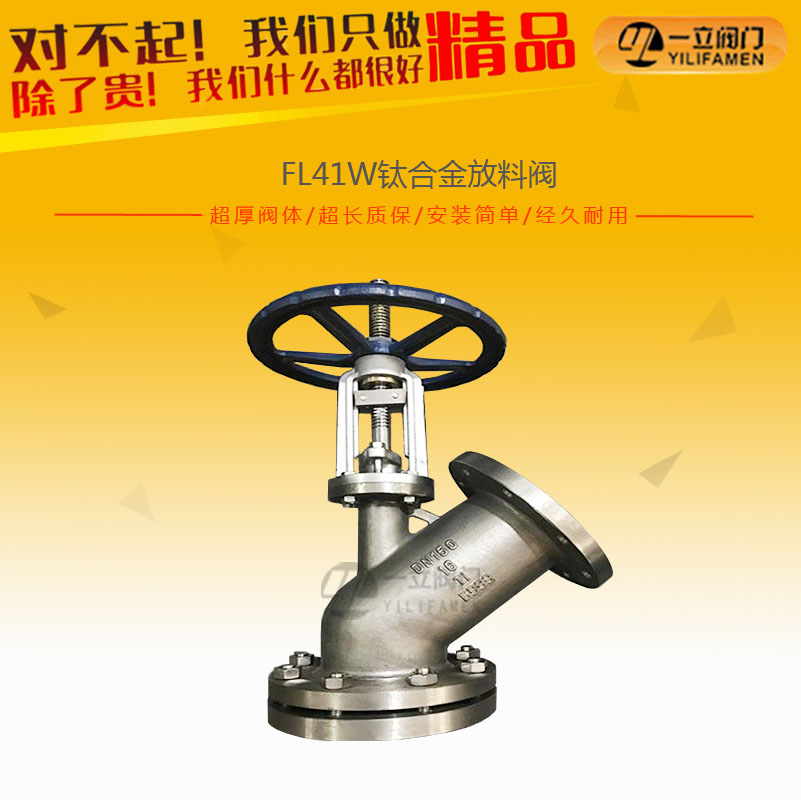

FL41W鈦合金放料閥
一、產品簡介：
FL41W鈦合金放料閥通過閥桿推動閥瓣上行或下降，從而達到開啟與關閉的目的。上展式當手輪順轉，閥桿上行，閥門關閉；下展式手輪逆轉，閥桿下降，閥門關閉。在潮濕的大氣和海水介質中工作，其抗蝕性遠優于不銹鋼；對點蝕、酸蝕、應力腐蝕的抵抗力特別強；對堿、氯化物、氯的有機物品、硝酸、硫酸等有優良的抗腐蝕能力。但鈦對具有還原性氧及鉻鹽介質的抗蝕性差。廣泛用于截斷或接通氯堿工業、純堿工業、制藥工業、精細化工業，基本有機酸和無機鹽生產，硝酸工業管路中的介質。
二、產品應用：
放料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。
三、零部件材質：
|
零件名稱 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
閥體/閥蓋 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
閥桿 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
閥瓣 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
墊片 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
螺柱 |
TA2 |
2205 |
N4 |
N6 |
904L |
|
螺母 |
TA2 |
2205 |
N4 |
N6 |
904L |
鈦材放料閥操作簡便，開關自由；運動靈活可靠；閥瓣裝置維修簡單，密封結構合理，密封可更換方便實用；保溫鈦放料閥主要用于石油、化工、冶金、造紙等工業領域。其結構特點是使沉淀于儲藏罐及管道里的漿料得于流通引流；通過閥桿推動閥瓣上行或下降，從而達到開啟與關閉的目的。上展式當手輪順轉，閥桿上行，閥門關閉；下展式手輪逆轉，閥桿下降，閥門關閉。
五、產品主要結構尺寸：
|
口徑DN(mm) |
H |
DO |
D |
D1 |
D2 |
D3 |
f |
d |
連接螺栓規格數量 |
|
|
公稱壓力PN MPa(1.6) |
||||||||||
|
25 |
～286 |
160 |
115 |
85 |
65 |
25 |
16 |
3 |
14 |
M12×4 |
|
32 |
～300 |
160 |
1401 |
100 |
76 |
32 |
18 |
3 |
18 |
M16×4 |
|
40 |
～355 |
180 |
150 |
110 |
84 |
40 |
18 |
3 |
18 |
M16×4 |
|
50 |
～374 |
180 |
165 |
125 |
100 |
50 |
18 |
3 |
18 |
M16×4 |
|
65 |
～465 |
220 |
185 |
145 |
118 |
65 |
20 |
3 |
18 |
M16×4 |
|
80 |
～480 |
250 |
200 |
160 |
132 |
76 |
20 |
3 |
18 |
M16×4 |
|
100 |
～620 |
280 |
220 |
180 |
156 |
95 |
22 |
3 |
18 |
M16×4 |
|
125 |
～640 |
300 |
250 |
210 |
184 |
125 |
22 |
3 |
18 |
M16×4 |
|
150 |
～782 |
320 |
285 |
240 |
211 |
150 |
24 |
3 |
22 |
M20×8 |
|
200 |
～960 |
360 |
340 |
295 |
266 |
200 |
24 |
3 |
22 |
M20×12 |
|
250 |
～1027 |
500 |
405 |
355 |
319 |
250 |
26 |
3 |
26 |
M24×12 |
